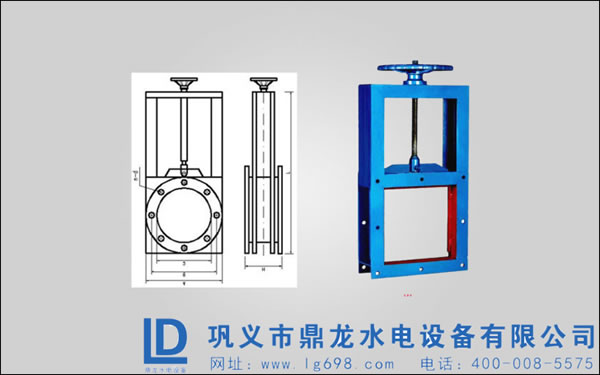

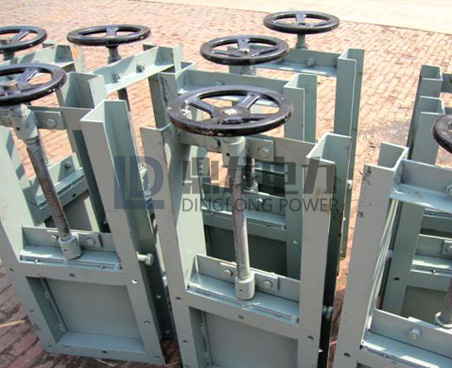

手动插板阀介绍

    手动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。手动插板阀是主要控制设备，广泛使用在冶金、矿山、建材、粮食。手 动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。火力发电厂锅炉飞灰经除尘器收集后，一般采用气力输送方式输送至灰库。系统中的切换用插板阀经常出现漏气、漏灰、卡堵等现象。根据以上问题，我厂技术人员研制开发出的新一代THF手动插板阀，具有技术先进、维护成本低、运行*可靠等优点，是插板阀的更新换代产品。

---

手动插板阀特点

      手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。

1、启闭速度快。
2、操作简便：启闭装置实现了无尘润滑传动，免除了粉尘、锈蚀对传动的影响，确保闸阀操作省时、省力。
3、封闭严密：螺杆和缸筒的交接处采用双层防尘圈，因而密封严，不飞尘，寿命长。
4、耐高温：密封件选用高耐热材料，在水泥或粉煤灰温度高达125℃时仍能确保正常工作。

---

安装及说明

1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2. 各连接部位螺栓，要求均匀拧紧；

3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

4. 用户在安装阀门前，需校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

5. 用户在安装阀门时，需预留阀门驱动的必要空间；

6. 驱动装置的接线须按线路图进行；

7. 插板阀需定期保养，不得随意碰撞及挤压，以免影响密封。
