产品介绍

注油式无推力补偿器，填料式补偿器，注油式补偿器，注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金、城市集中供热采  暖等管网中，地沟和高架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金。（仅固定支架一项节约60％）

工作原理

注油式介质无推力补偿器  型号ZTWB，通称  无推力补偿器。

该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙利用一个密闭环形汽室，这个汽室分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管恒横截面相等，补偿工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力。

产品特点

主要安装蒸汽管道上，补偿性能非常好，耐高压0.6-10Mpa、高温300—600度。

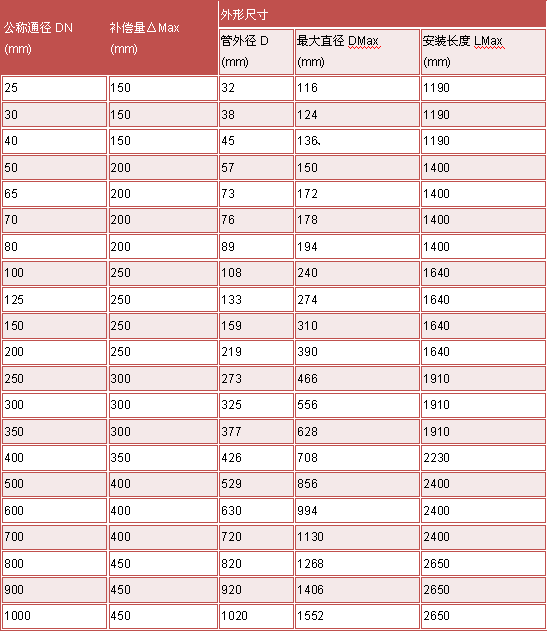

技术参数
