圆顶阀介绍

       圆顶阀是我公司在消化吸收国外先进技术基础上开发研制的新型阀门。它是专为气力除灰系统而设计，具有启闭动作可靠，密封性能好，阻力小，安装检修方便等特点。应用于粉状物料气力输送时的进料和密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制药等领域。

圆顶阀工作原理

圆顶阀为铸钢壳体结构，内部安装有带有两个镀铬转轴，连接可旋转的铸钢半圆球顶，气缸推动球顶作90°往复旋转，达到开启和关闭的要求。

圆顶阀特点

圆顶阀开启时全截面通流，与管道平滑过度，无曲率变化，运行回转阻力小，从而减轻了介质对阀芯和阀体的磨损，延长了使用寿命，并保护了圆顶密封面。密封圈采用特殊配方橡胶制成，耐磨耐温范围广，装在阀座中，阀门关闭时密封圈充气与球顶紧密压实使阀门密闭，阀门打开时密封圈放气回缩，使圆顶转动时与密封圈之间脱离接触使阀门打开。气动执行器采用全封闭回转推杆式直缸驱动，回转输出，性能可靠，输出扭距大，其结构简单，直接驱动阀芯使阀门处于开和关的状态，维护方便；可满足在恶劣工况下工作。

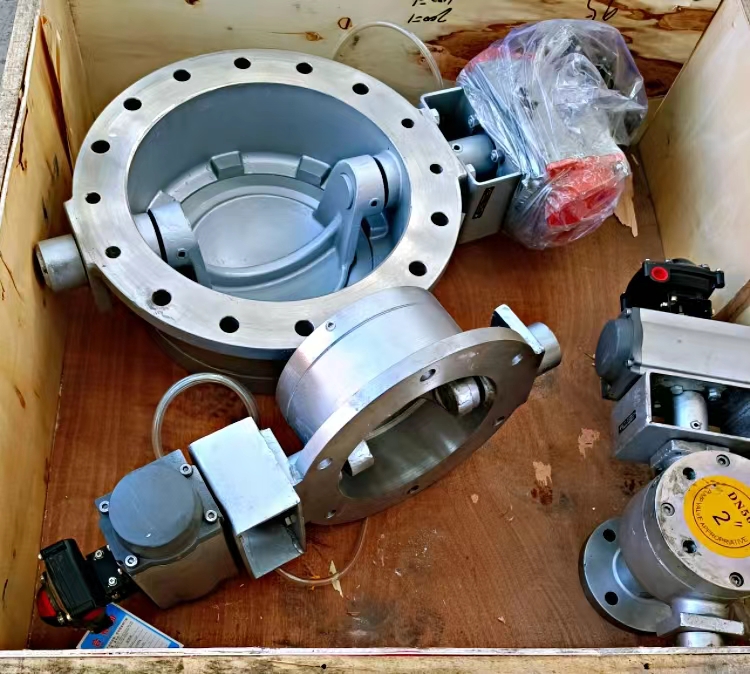

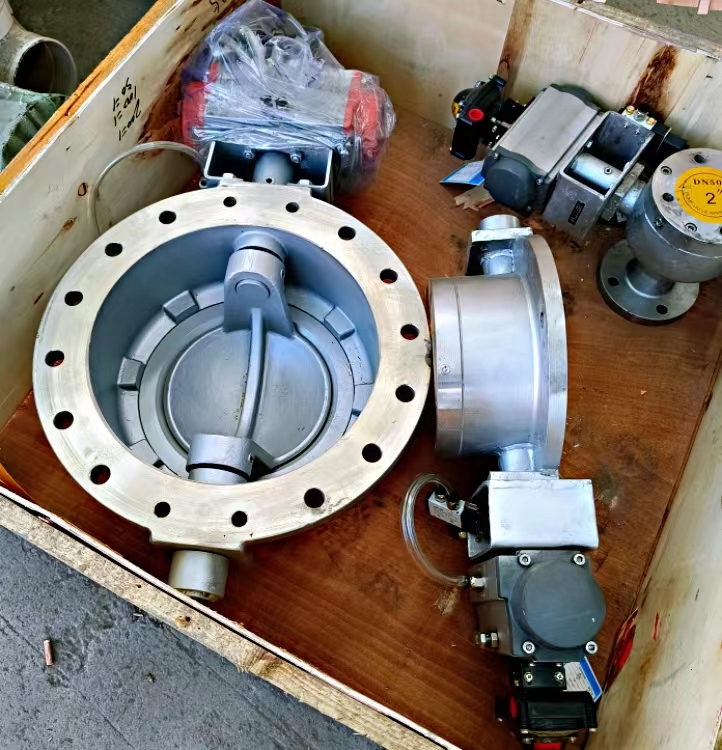

不锈钢圆顶阀实拍

圆顶阀技术参数
